Berechnungsgrundlagen zur Dimensionierung der Leitungsanlage von Flüssiggas-Installationen
Das DVGW-Arbeitsblatt G 619, das vom Projektkreis „Leitungsberechnung-TRF“ im DVGW/DVFG Gemeinsamen Technischen Komitee „Flüssiggas“ auf der Basis des DVGW-Arbeitsblattes G 617 erarbeitet wurde, liegt jetzt als Weißdruck vor.

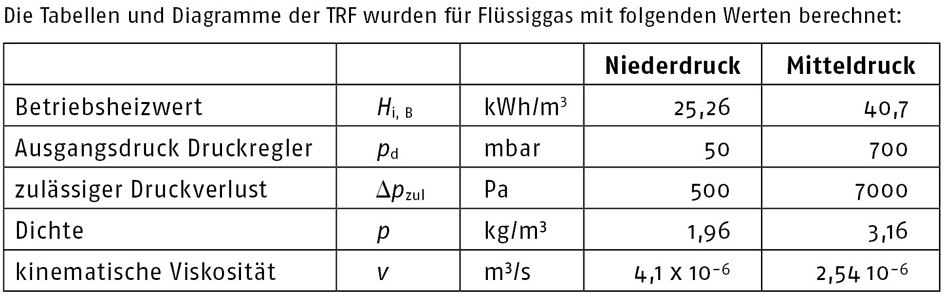

Die Tabellen und Diagramme der TRF wurden für Flüssiggas mit folgenden Werten berechnet:
Das Verfahren zur Bemessung von Leitungsanlagen für Flüssiggas wird dem für Erdgasanlagen nach DVGW G 600 (TRGI 2008) angeglichen, was dem Installateur die Arbeit mit beiden Gasarten erleichtert.
Ergänzend zu der in der TRF 2012 beschriebenen Anwendung des Bemessungsverfahrens werden in diesem Arbeitsblatt die theoretischen Grundlagen zur Dimensionierung der Leitungsanlage von Gasinstallationen angegeben. Basierend auf diesen Grundlagen wurden Tabellen und Diagramme des Bemessungsverfahrens der TRF erstellt. Des Weiteren können anhand der Vorgaben dieses Arbeitsblattes produktspezifische Dimensionierungstabellen bzw. -diagramme erstellt werden.
Im Rahmen der Überarbeitung der TRF 2012 wurde das Bemessungs-
verfahren der Leitungsanlage von Flüssiggas-Installationen grundlegend überarbeitet. Das Bemessungsverfahren wurde an neue Nutzungs-
bedingungen angepasst und neue Bauteile und Materialien, wie z. B. Gasströmungswächter, Wellrohrleitungen oder Kunststoffrohre, in das Berechnungsverfahren integriert. Ziel der Überarbeitung des Bemessungs-
verfahrens war es, ein anwenderfreundliches Berechnungsverfahren zur Verfügung zu stellen. Hierzu wurden ein Tabellenverfahren und ein Diagrammverfahren entwickelt, die eine einfache und schnelle Bemessung der Leitungsanlage ermöglichen.
